Diodos de soldadura de frecuencia media ZP13500/02-06 de alta confiabilidad de la marca Sailton
Diodos de soldadura
Diseñado para equipos de soldadura de frecuencia media
Alta confiabilidad en la máquina de soldadura
Muy bajo voltaje en el estado
Resistencia térmica muy baja
Hasta 2000 Hz
Diodos de soldadura de frecuencia media ZP13500/02-06 de alta confiabilidad de la marca Sailton
El diodo de soldadura es un dispositivo semiconductor de alta corriente de bajo voltaje utilizado en una máquina de soldadura por puntos de frecuencia media, soldador de manchas MFDC, soldador de costura. El rango de corriente es de 7100A a 13500A. El voltaje es 200V o 400 V. Los diodos de laución también se conocen como "diodos soldados" , "Diodos del rectificador del soldador". Los diodos de las vías son los componentes del rectificador central durante el soldador de resistencia. As Diodo de diodo del rectificador de soldadura.

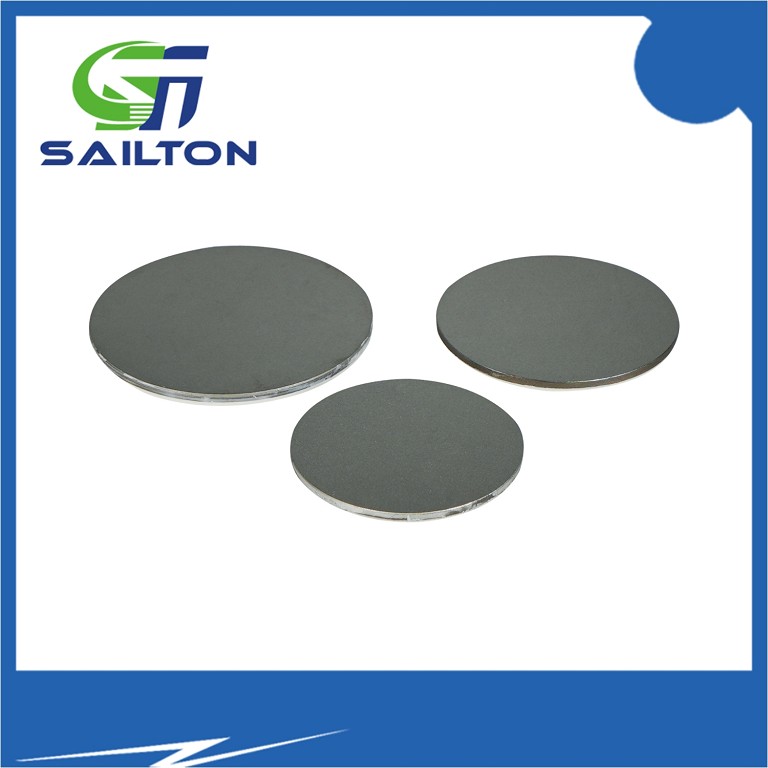

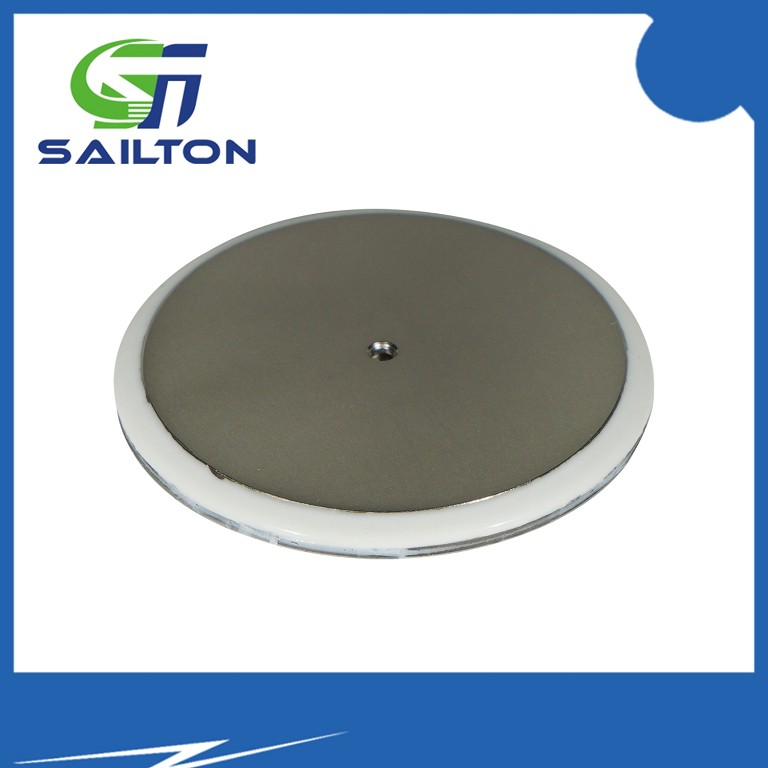

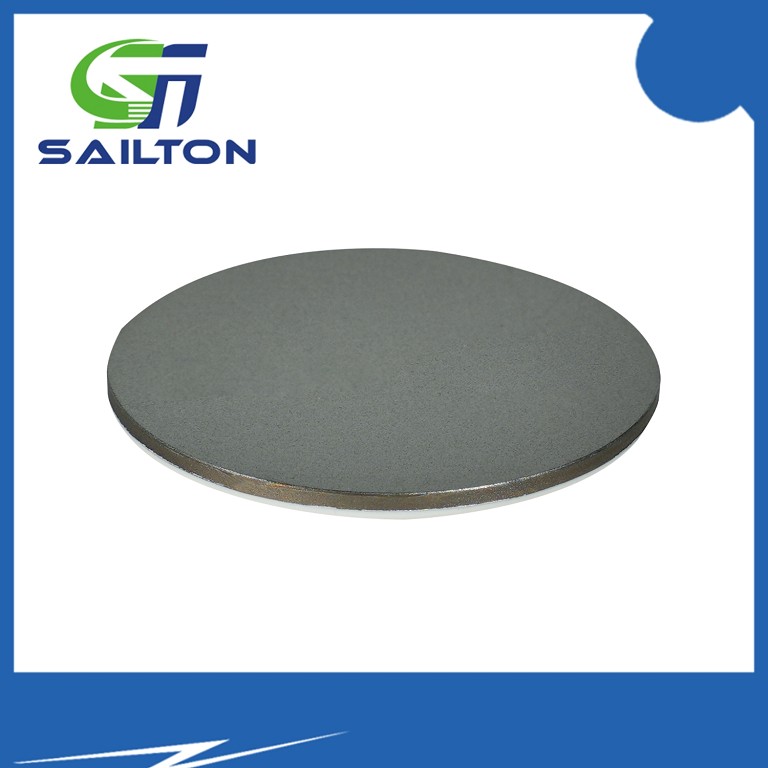

Somos una base de producción de diodos de soldadura más grandes chinos. La línea de productos de los diodos de altura incluye 7100a, 9000A, 12000 A diodos de soldador de tipo casa y 10500A, 13500A Diodos de soldadura de tipo sin casa. Porque de calidad estable y tiempo de trabajo largo, ha ganado la alabanza de muchos clientes. Fabricante de la máquina de soldadura de resistencia, proveedores de servicios robóticos de soldadura, fabricantes de automóviles, etc.
Característica
Diseñado para euipment de soldadura de frecuencia media
Alta confiabilidad en la máquina de soldadura
Muy bajo voltaje en el estado
Resistencia térmica muy baja
Hasta 2000Hz
Alta corriente de hasta 18000A
Solicitud
Para todo tipo de frecuencia intermedia, máquina de soldadura de resistencia a la frecuencia de potencia.
Como la abrazadera de soldadura de automóvil, la máquina de soldadura de costura, la máquina de soldadura de malla, etc.
Diodo de soldadura para soldadura SOPT de frecuencia media
Desarrollamos y producimos un diodo de soldadura de alta corriente para la aplicación de soldadura por puntos de frecuencia media.
Nuestra corriente de diodo de soldadura tiene 4000A, 7100A, 9200A, 10500A, 12000A, 13500A, 16000A, 18000A.
Su voltaje es de 200V-600V.
| Part No. | IF(av) | VRRM | IFSM | I²T | VTO | rT | TVJM | RthJc | RthCH | F | Describir | Alojamiento |
| Tc=85°C | 50HZ | 50HZ | TVJM | TVJM | ||||||||
| (A) | (V) | (A) | A²S•10³ | V | mΩ | C | (C/W) | (C/W) | KN | |||
| ZP4000/02-06 | 5000 | 200-600 | 45 | 10 | 0.80 | 0.030 | 170 | 0.010 | 0.005 | 20-25 | D1 | Alojamiento |
| ZP7100/02-06 | 7100 | 200-600 | 55 | 15 | 0.75 | 0.025 | 170 | 0.010 | 0.005 | 20-25 | D1 | Alojamiento |
| ZP10500/02-06 | 10500 | 200-600 | 70 | 25 | 0.80 | 0.03 | 170 | 0.0050 | 0.0026 | 30-50 | D18 | Sin vivienda |
| ZP12000/02-06 | 11000 | 200-600 | 85 | 36 | 0.75 | 0.025 | 170 | 0.006 | 0.003 | 35-40 | D2 | Alojamiento |
| ZP13500/02-06 | 13500 | 200-600 | 85 | 36 | 0.75 | 0.02 | 170 | 0.0039 | 0.0025 | 35-70 | D19 | Sin vivienda |
| ZP16000/02-06 | 16000 | 200-600 | 120 | 72 | 0.80 | 0.019 | 190 | 0.004 | 0.002 | 50-60 |
D3 |
Alojamiento |
| ZP18000/02-06 | 18000 | 200-600 | 120 | 72 | 0.80 | 0.02 | 190 | 0.0035 | 0.002 | 70-80 | D20 |
Sin vivienda |
Diodo de soldadura en el diagrama del circuito del sistema de soldadura de media frecuencia:
welding diode for medium frequency spot welding
Describir
 |
 |
 |
 |
 |
 |
Imagen de la aplicación
Diodos de soldadura para soldadores estacionarios inversos y pistolas de soldadura robóticas/automotrices
Rectificadores de alta densidad para hornos de resistencia de molinos de piedra:
