Transformador de soldadura de media frecuencia con diodo de soldadura MF220GD
Para todo tipo de máquinas de soldadura por resistencia de frecuencia intermedia y potencia.
Como abrazaderas de soldadura para automóviles, máquinas de soldadura de costuras, máquinas de soldadura de mallas, etc.

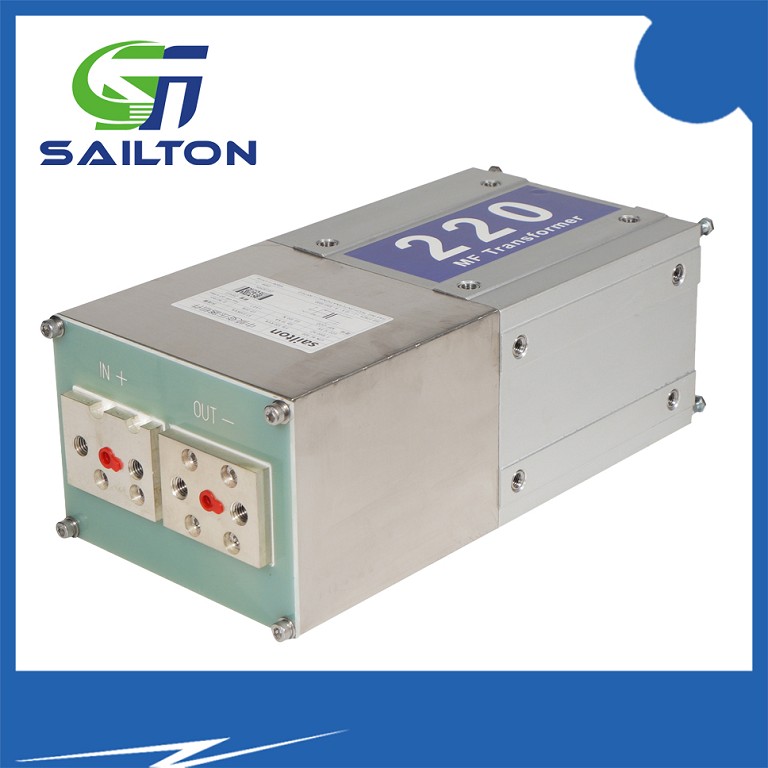

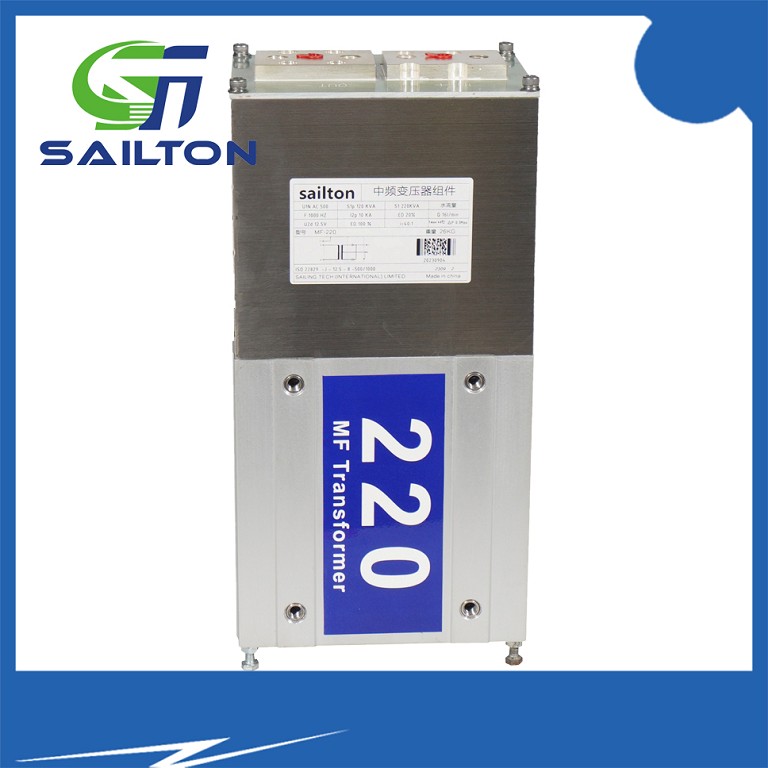

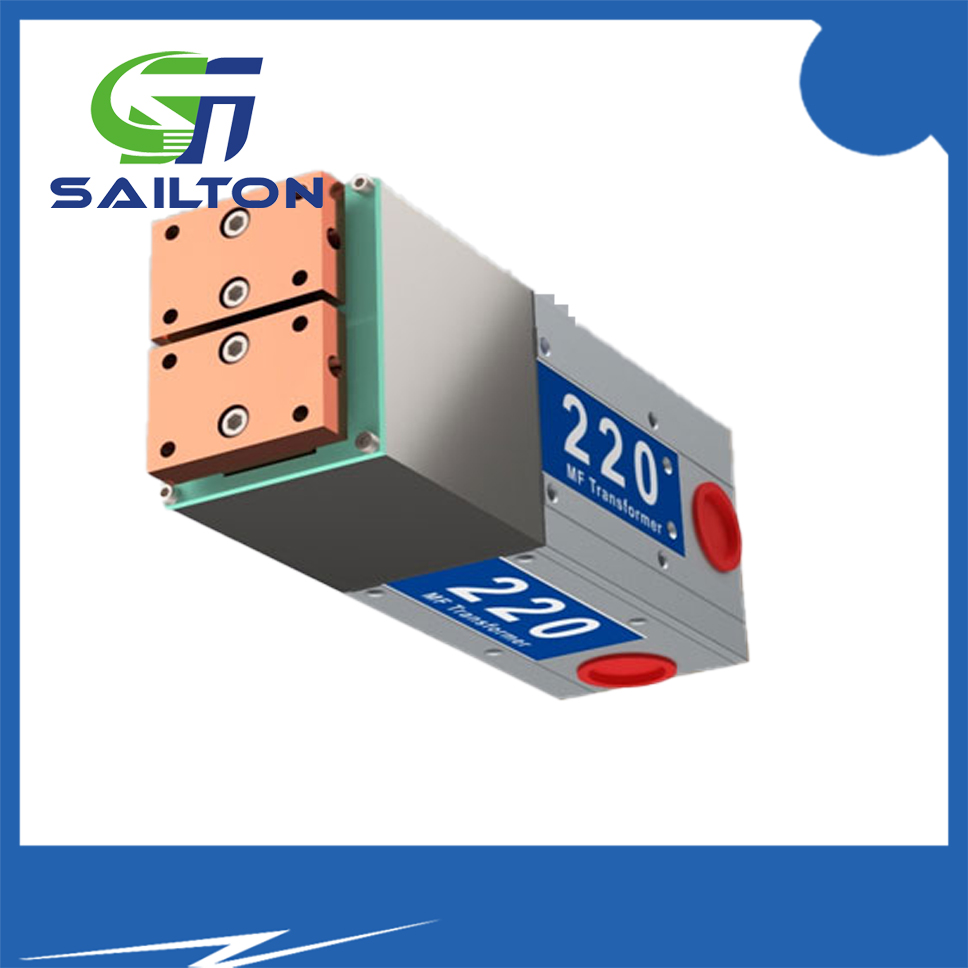

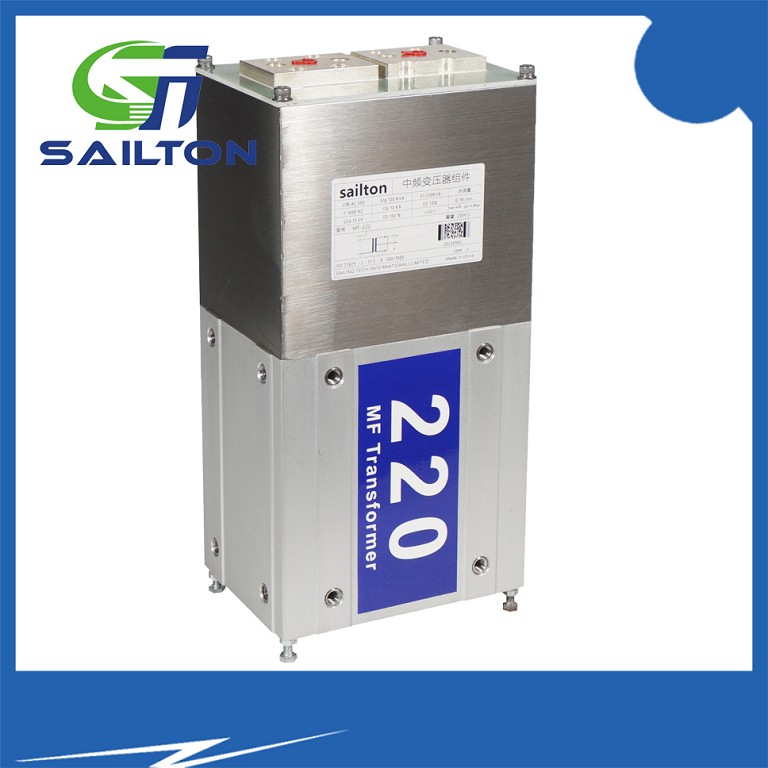

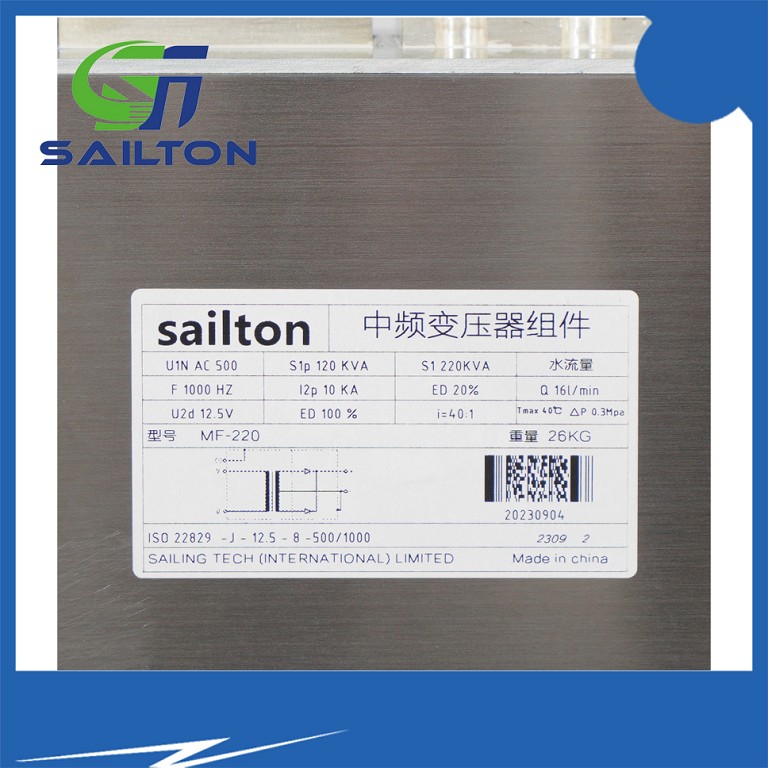

Transformador de soldadura de media frecuencia con diodo de soldadura MF220GD
Solicitud
1) Soldador por puntos 2) Soldador por costura 3) Soldador por proyección 4) Calentamiento por inducción de alta frecuencia
Para todo tipo de frecuencia intermedia, frecuencia de potencia.
Máquina de soldadura por resistencia, como abrazadera de soldadura para automóviles,
máquina de soldadura de costura, máquina de soldadura de malla, etc
Breve introducción
Los transformadores de media frecuencia (MF) son el resultado de avances recientes en la tecnología de soldadura por resistencia.
Están alimentados por un inversor de transistores que suministra una onda cuadrada de CA de 500 V a 1000 Hz que se convierte
por el transformador MF a una CA de alta corriente y bajo voltaje. Esta corriente CA de bajo voltaje se rectifica a CC mediante
un bloque de diodos integrado en el transformador. La mayor frecuencia de funcionamiento de un sistema MF permite una eficiencia
Conversión de energía utilizando un transformador más pequeño y liviano. Otros beneficios con los transformadores MF utilizados en
Las pistolas de soldar portátiles y robóticas son: La reactancia del bucle de soldadura solo limita la pendiente ascendente y descendente
pendiente de la corriente de soldadura, mientras que la corriente de soldadura máxima está limitada únicamente por la resistencia del bucle de soldadura.
El resultado neto es nuevamente un transformador más pequeño, especialmente cuando se suelda con pistolas de alta impedancia y garganta grande.
La soldadura MF exige menos al sistema eléctrico de la planta. El inversor MF extrae corriente de línea equilibrada de
las 3 fases y funciona con un factor de potencia alto (0,9). Con los transformadores MF, la corriente máxima de soldadura casi
es igual a su valor RMS, lo que ayuda a obtener soldaduras de calidad sin salpicaduras y con resistencia constante incluso a temperaturas más bajas.
presión. La alta frecuencia permite un control del proceso mucho más rápido (1000 veces por segundo), lo que a su vez da como resultado
en una mejor calidad de soldadura.
Mesa de selección de tecnología
| TYPE /TIPO | Unidad | MF220GD | MF225GD | MF130GD | MF180 | MF180L | ||
| primary nominal voltage / tensión nominal primaria | v | 500 | 500 | 500 | 500 | 500 | ||
| frequency / frecuencia | Hz | 1000 | 1000 | 1000 | 1000 | 1000 | ||
| nominal power at 20%ED / potencia nominal al 20%ED | kVA | 220 | 350 | 130 | 180 | 180 | ||
| nominal power at 50%ED / potencia nominal al 50%ED |
kVA | 150 | 225 | 85 | 105 | 130 | ||
| nominal power at 100%ED / potencia nominal al 100%ED |
kVA | 117 | 170 | 58 | 75 | 105 | ||
| secondary voltage / voltaje secundario | V | 13 | 13 | 9 | 9 | 13 | ||
| permanent DC current 100% / corriente continua permanente 100% | A | 9000 | 13000 | 6500 | 8500 | 8500 | ||
| short-circuit current / corriente de cortocircuito | KA | 45 | 55 | 32 | 38 | 38 | ||
| turns ratio / relación de vueltas | N1/N2 | 38:1 | 38:1 | 55:1 | 55:1 | 38:1 | ||
| weight / peso | kg | 25 | 40 | 15 | 20 | 20 | ||
| temperature switch / Cambio de temperatura | 2 x 150 °C, 1 x 70 °C Temperature switch / Cambio de temperatura |
|||||||
| insulation class / Clase de aislamiento | F(155°C) | |||||||
| eddy current testing / prueba de corrientes parásitas | - | - | - | - | - | |||
| size / tamaño | mm | 160*125*412 | 171.5*151*450 | 150*106*276 | 160×125×262 | 160*125*362 | ||
| cooling water quant. Q / cantidad de agua de refrigeración q Tmáx. 30 ℃ | I/ min | 12 | 12*2 | 8 | 8 | 8 | ||
| pressure drop / caída de presión p (Q=6l / min ) | Mpa | ＜0.1 | ＜0.1 | ＜0.2 | ＜0.2 | ＜0.2 | ||
|
Note: The electrode output mode can be adjusted as needed. Built-in () welding diodes Nota: El modo de salida del electrodo se puede ajustar según sea necesario. Diodos de soldadura incorporados () |
4 | 4 | 2 | 2 | 2 | |||
Load endurance chart
| Tipo | ||
| M220GD |
Load diagram Diagrama de carga |
 |
| MF225GD |
Load diagram Diagrama de carga |
 |
| MF130GD |
Load diagram Diagrama de carga |
 |
 |
||
| MF180L |
Load diagram Diagrama de carga |
 |
NOTE：
If the secondary connection and secondary voltage need to be adjusted , please contact Manufacture
Duty factor diodes:from the beginning of one welding time to the beginning of the next welding （Spot to Spot）
Duty factor transformer:all welding time within 60s
NOTA:
Si es necesario ajustar la conexión secundaria y el voltaje secundario, comuníquese con el fabricante.
Diodos de factor de trabajo: desde el comienzo de un tiempo de soldadura hasta el comienzo de la siguiente soldadura (Punto a Punto)
Transformador de factor de servicio: todo el tiempo de soldadura dentro de los 60 segundos
