Transformadores de soldadura por puntos de resistencia MF estacionarios invertidos MF130-R6130

Transformadores de soldadura por puntos de resistencia MF estacionarios invertidos MF130-R6130

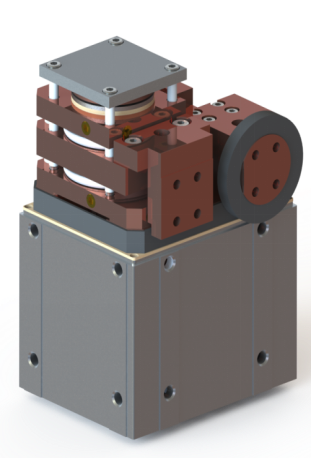

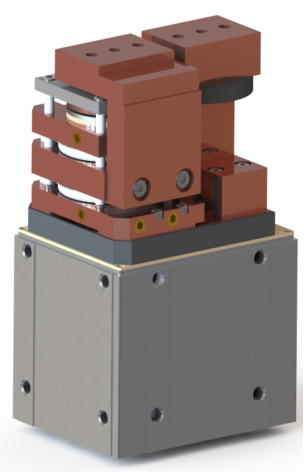

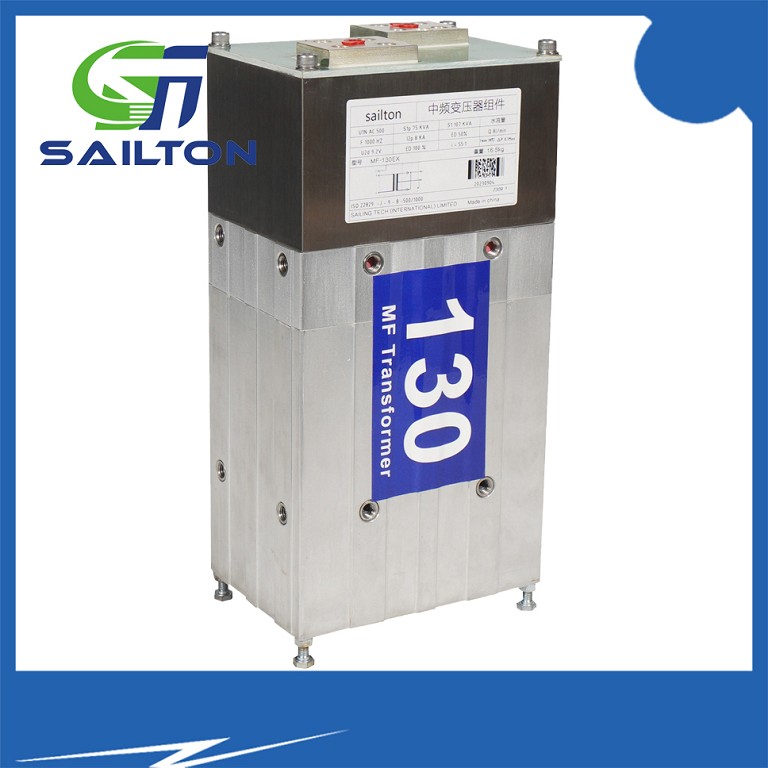

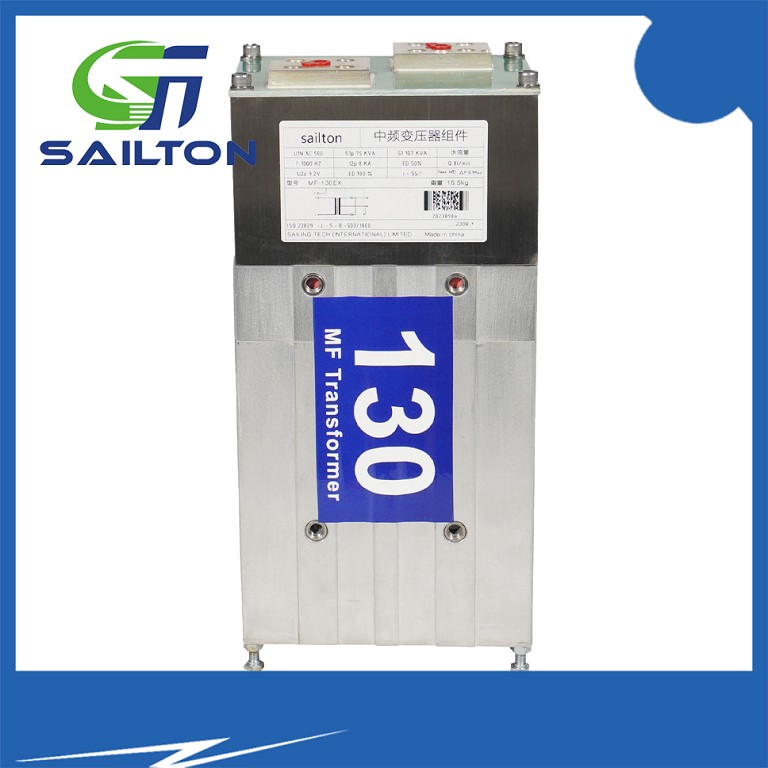

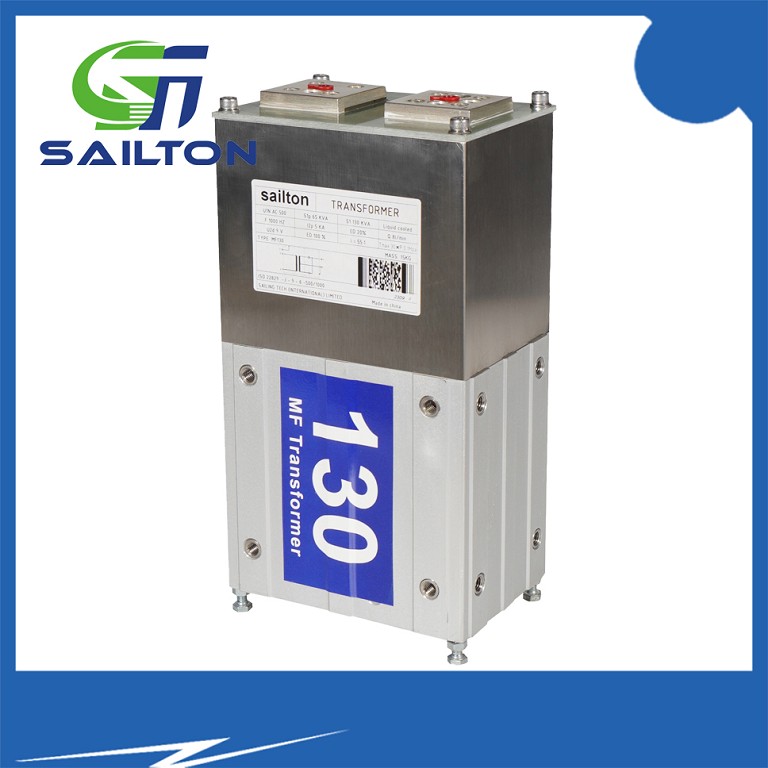

ID del Producto : Transformador de soldadura MF130-R6130

Atributos del producto :

Para todo tipo de máquinas de soldadura por resistencia de frecuencia intermedia y potencia.

Como abrazaderas de soldadura para automóviles, máquinas de soldadura de costuras, máquinas de soldadura de mallas, etc.

Descripción del Producto

Invert Stationary Medium-frequency (MF) Resistance Spot welder transformers

Solicitud

1) Soldador por puntos 2) Soldador por costura 3) Soldador por proyección 4) Calentamiento por inducción de alta frecuencia

Para todo tipo de frecuencia intermedia, frecuencia de potencia.

Máquina de soldadura por resistencia, como abrazadera de soldadura para automóviles,

máquina de soldadura de costura, máquina de soldadura de malla, etc.

Breve introducción

Los transformadores de media frecuencia (MF) son el resultado de avances recientes en la tecnología de soldadura por resistencia.

Están alimentados por un inversor de transistores que suministra una onda cuadrada de CA de 500 V a 1000 Hz que se convierte

por el transformador MF a una CA de alta corriente y bajo voltaje. Esta corriente CA de bajo voltaje se rectifica a CC mediante

un bloque de diodos integrado en el transformador. La mayor frecuencia de funcionamiento de un sistema MF permite una eficiencia

Conversión de energía utilizando un transformador más pequeño y liviano. Otros beneficios con los transformadores MF utilizados en

Las pistolas de soldar portátiles y robóticas son: La reactancia del bucle de soldadura solo limita la pendiente ascendente y descendente

pendiente de la corriente de soldadura, mientras que la corriente de soldadura máxima está limitada únicamente por la resistencia del bucle de soldadura.

El resultado neto es nuevamente un transformador más pequeño, especialmente cuando se suelda con pistolas de alta impedancia y garganta grande.

La soldadura MF exige menos al sistema eléctrico de la planta. El inversor MF extrae corriente de línea equilibrada de

las 3 fases y funciona con un factor de potencia alto (0,9). Con los transformadores MF, la corriente máxima de soldadura casi

es igual a su valor RMS, lo que ayuda a obtener soldaduras de calidad sin salpicaduras y con resistencia constante incluso a temperaturas más bajas.

presión. La alta frecuencia permite un control del proceso mucho más rápido (1000 veces por segundo), lo que a su vez da como resultado

en una mejor calidad de soldadura.

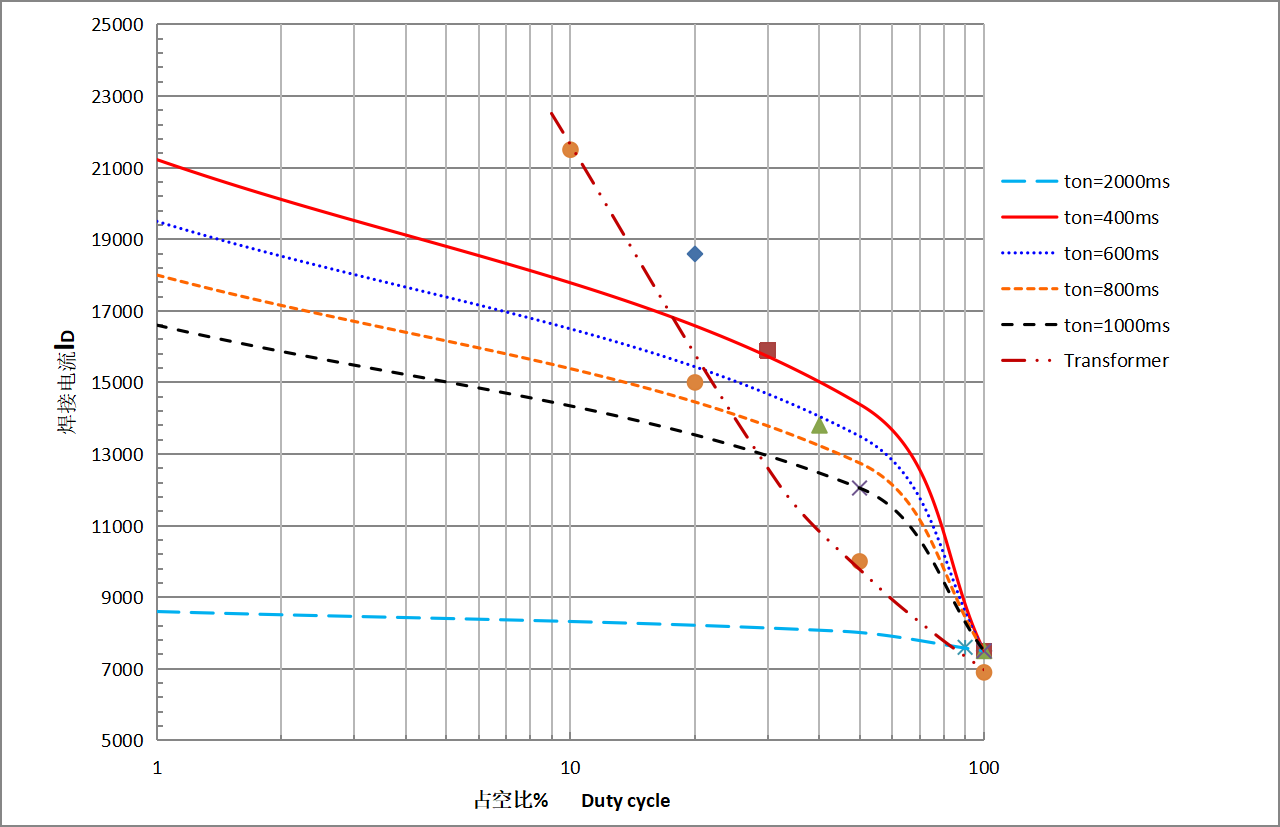

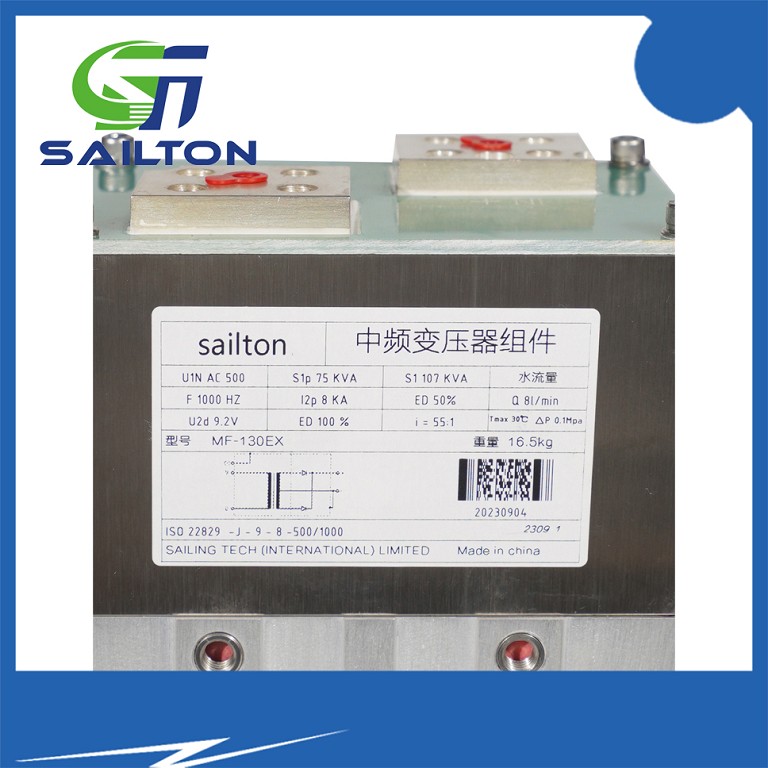

TYPE /TIPO			Unidad	MF130-R6130	MF170-R6170
primary nominal voltage / tensión nominal primaria			v	500	500
frequency / frecuencia			Hz	1000	1000

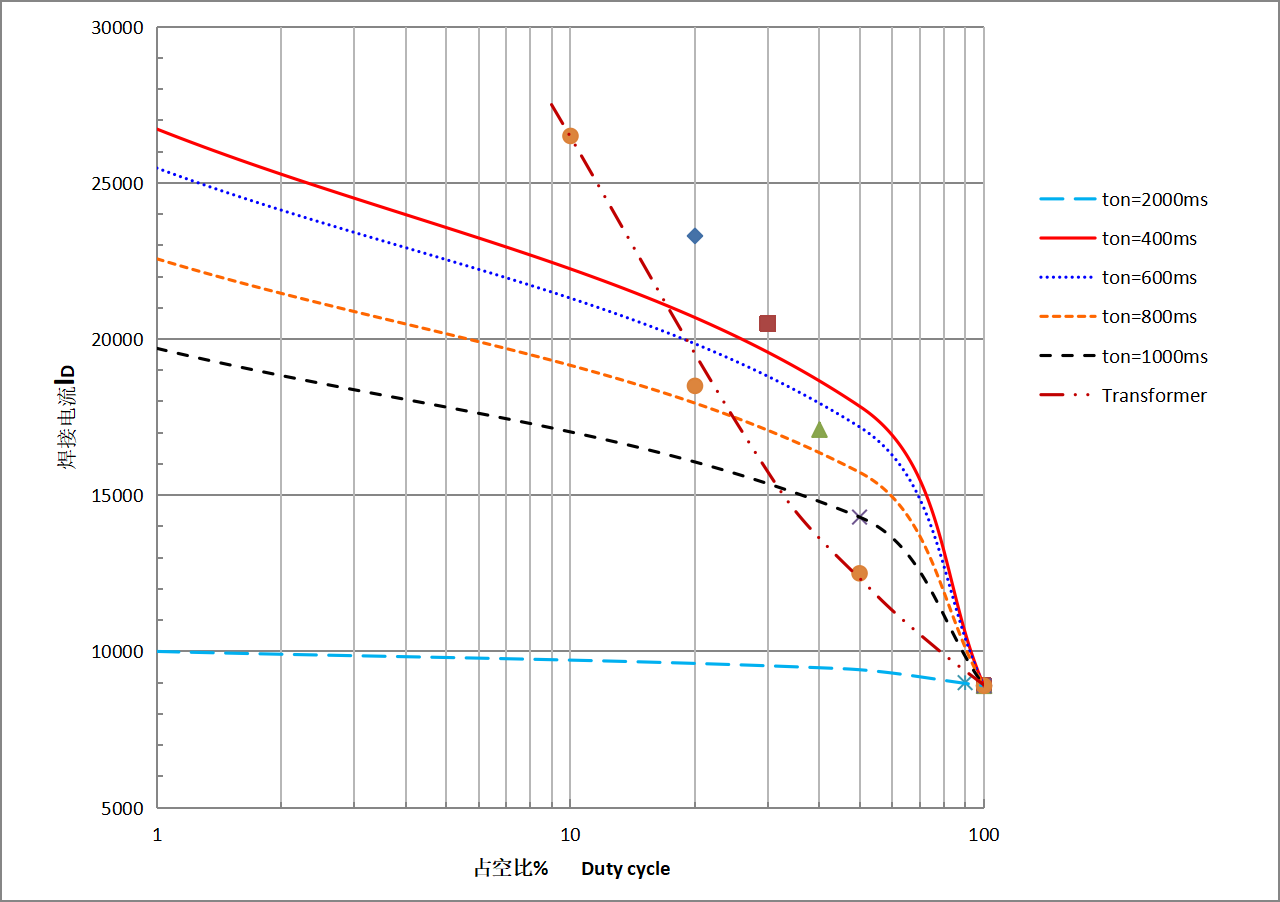

nominal power at 20%ED / potencia nominal al 20%ED			kVA	130	170
nominal power at 50%ED/ potencia nominal al 50%ED			kVA	75	105
nominal power at 100%ED/ potencia nominal al 100%ED			kVA	50	80
secondary voltage / voltaje secundario			V	9	9
permanent DC current 100% / corriente continua permanente 100%			A	6000	8000
turns ratio / relación de vueltas			N1/N2	55:1	55:1
weight / peso			kg	20	20

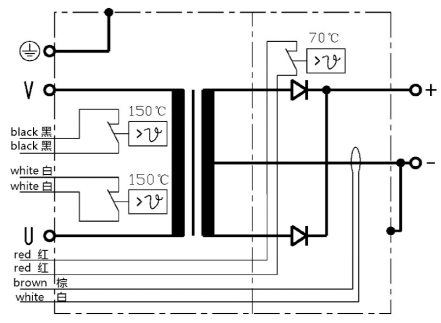

				2×150℃，1×70℃	2×150℃，1×70℃
temperature switch / Cambio de temperatura				temperature switch	temperature switch
				/ Cambio de temperatura	/ Cambio de temperatura
insulation class / Clase de aislamiento				F(155°C)	F(155°C)

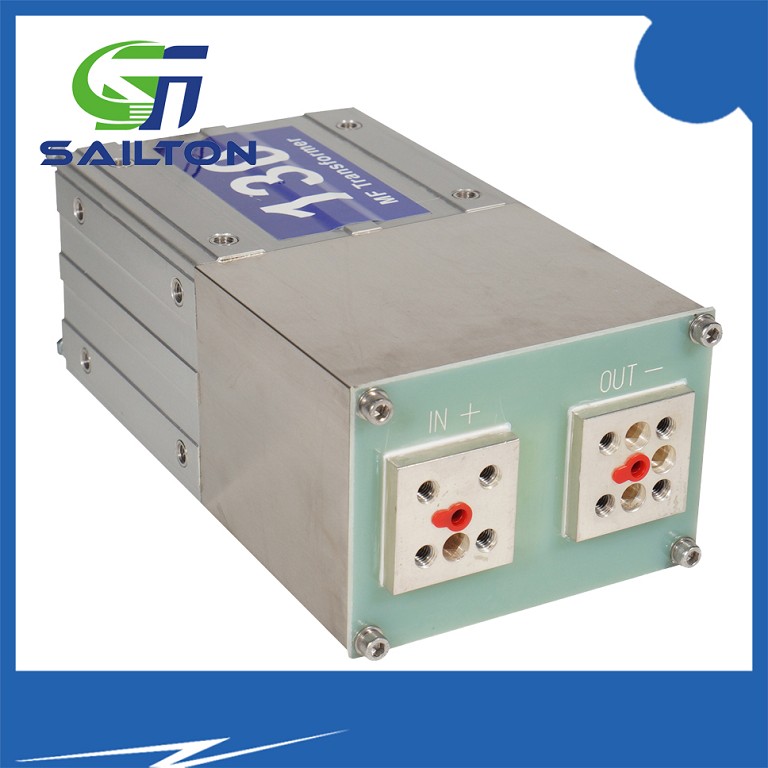

Electrical connections / Conexiones eléctricas	primary/ primario	thread / hilo	mm	M8	M8
	primary/ primario	depth / profundidad	mm	10	10
	secondary/ secundario	thread / hilo	mm	M10	M10
	secondary/ secundario	depth / profundidad	mm	15	15
cooling water quant. Q / cantidad de agua de refrigeración q Tmáx. 30 ℃			I/ min	6.0	6.0
pressure drop / caída de presión p (Q=6l / min )			Mpa	0.6	0.6
