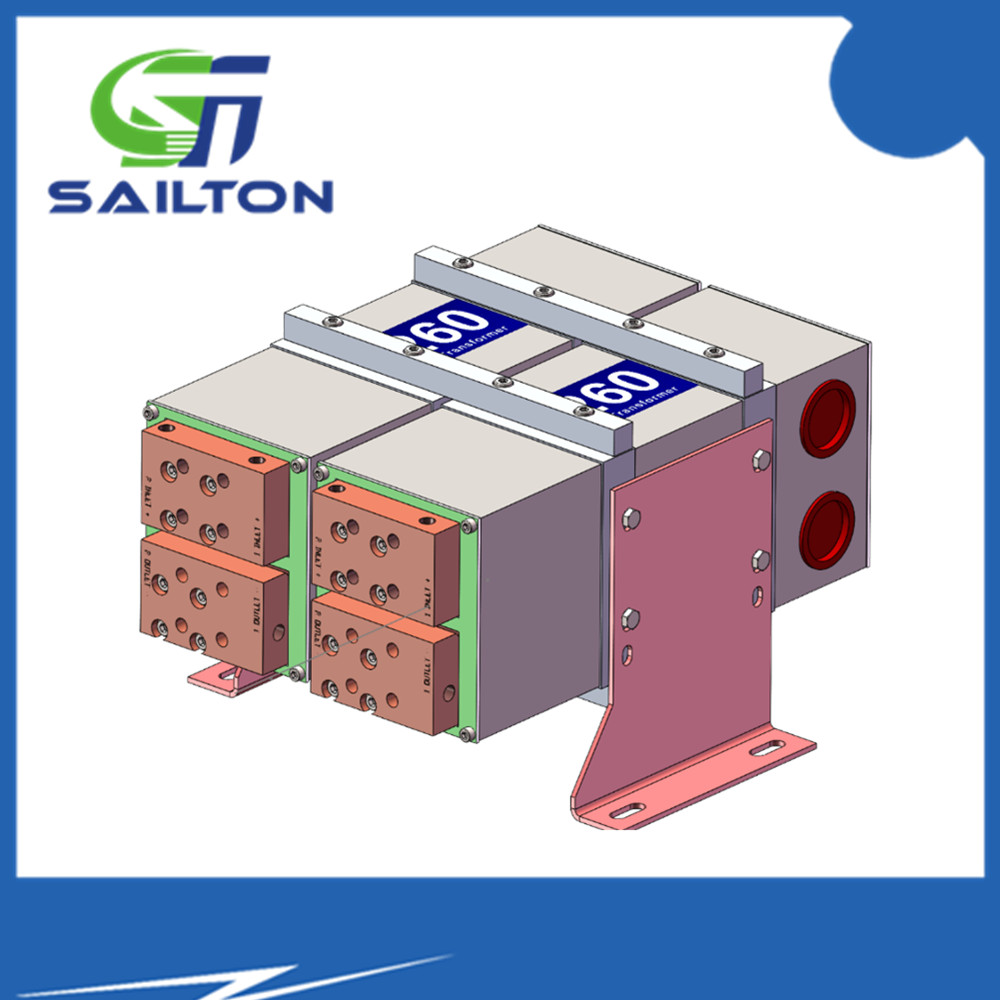

SAILTON Среднечастотные трансформаторы для параллельной сварки 225BL

SAILTON Среднечастотные трансформаторы для параллельной сварки 225BL

Приложение

1) Аппарат для точечной сварки 2) Аппарат для сварки швов 3) Аппарат для выступающей сварки 4) Высокочастотный индукционный нагрев

Для всех видов промежуточной частоты, промышленной частоты

Аппарат контактной сварки. Например, автомобильный сварочный зажим,

машина для сварки швов, машина для сварки сетки и так далее.

Brief introduction

Среднечастотные (СЧ) трансформаторы являются результатом последних достижений в технологии контактной сварки.

Они питаются от транзисторного инвертора, подающего прямоугольный сигнал переменного тока напряжением 500 В @ 1000 Гц, который преобразуется

с помощью трансформатора MF в низковольтный сильноточный переменный ток. Этот переменный ток низкого напряжения выпрямляется в постоянный ток с помощью

диодный блок, встроенный в трансформатор. Более высокая рабочая частота СЧ системы позволяет эффективно

Преобразование энергии с использованием меньшего и более легкого трансформатора. Другие преимущества трансформаторов MF, используемых в

портативные и роботизированные сварочные пистолеты: Реактивное сопротивление сварочной петли ограничивает только подъем и спуск

наклон сварочного тока, а пиковый сварочный ток ограничивается только сопротивлением сварочной петли.

В результате трансформатор снова становится меньше по размеру, особенно при сварке с использованием сварочных пистолетов с большим соплом и высоким сопротивлением.

Сварка МП менее требовательна к энергосистеме установки. Инвертор MF потребляет сбалансированный линейный ток от

все 3 фазы и работает с высоким коэффициентом мощности (0,9). При использовании трансформаторов MF пиковый сварочный ток почти

равно его среднеквадратическому значению, что позволяет получать качественные сварные швы без брызг и постоянной прочности даже при меньших нагрузках.

давления. Высокая частота позволяет гораздо быстрее – 1000 раз в секунду – управлять процессом, что опять-таки приводит к

с лучшим качеством сварки.
