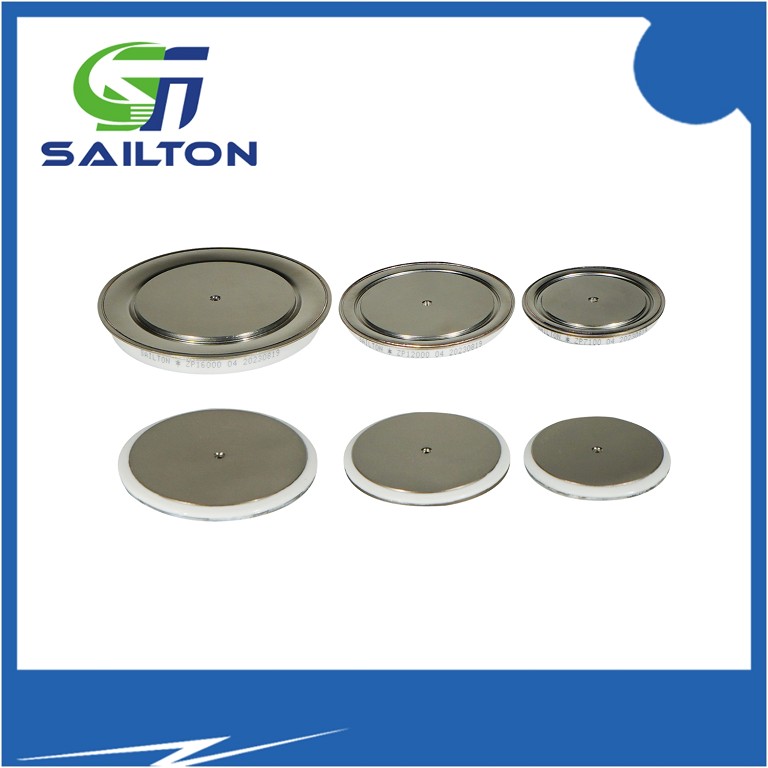

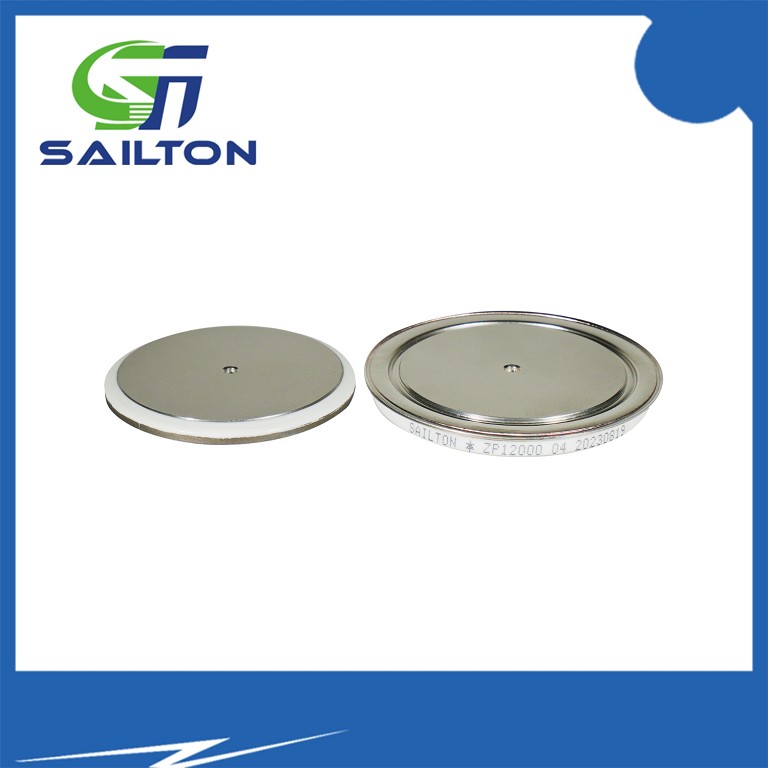

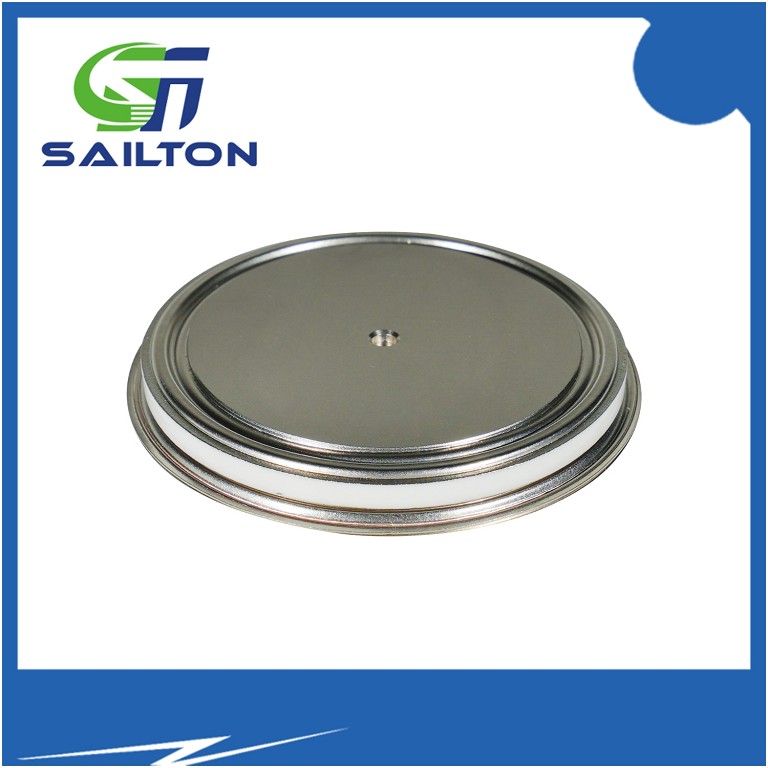

Sailton Brand Точечная SCR сварка диодов ZP12000A/02-06
Сварные диоды
Предназначен для среднего частотного сварочного оборудования
Высокая надежность в сварочной машине
Очень низкое напряжение в штате
Очень низкое тепловое сопротивление
До 2000 Гц
Sailton Brand Точечная SCR сварка диодов ZP12000A/02-06
Сварки диод - это высококачественное полупроводниковое устройство низкого напряжения, используемое на средней частоте точечной сварочной машине, сварщика MFDC, сварщика шва. «Диоды выпрямителя сварщика».
Мы являемся крупнейшей китайской производственной базой сварки. Производитель сварки сварки сопротивления, поставщики роботизированных услуг, производители автомобилей и т. Д.
Особенность
Разработан для средней частотной сварки
Высокая надежность в сварочной машине
Очень низкое напряжение в штате
Очень низкое тепловое сопротивление
До 2000 Гц
Высокий ток до 18000A
Приложение
Для всех видов промежуточной частоты частота мощности сварки сопротивления.
Такие как автомобильная сварка, сварка шва, сетчатая сварочная машина и так далее.
Сварочный диод для средней частоты сварки SOPT
Мы разрабатываем и производим высокий ток -сварочный диод для применения точечной сварки средней частоты.
Наш сварочный диодный ток имеет 4000a, 7100a, 9200a, 10500a, 12000a, 13500a, 16000a, 18000a.
Его напряжение составляет 200 В-600 В.
| Номер детали. | IF(av) | VRRM | IFSM | I²T | VTO | rT | TVJM | RthJc | RthCH | F | Контур | Корпус |
| Tc=85°C | 50HZ | 50HZ | TVJM | TVJM | ||||||||
| (A) | (V) | (A) | A²S•10³ | V | mΩ | C | (C/W) | (C/W) | KN | |||
| ZP4000/02-06 | 5000 | 200-600 | 45 | 10 | 0.80 | 0.030 | 170 | 0.010 | 0.005 | 20-25 | D1 | Корпус |
| ZP7100/02-06 | 7100 | 200-600 | 55 | 15 | 0.75 | 0.025 | 170 | 0.010 | 0.005 | 20-25 | D1 | Корпус |

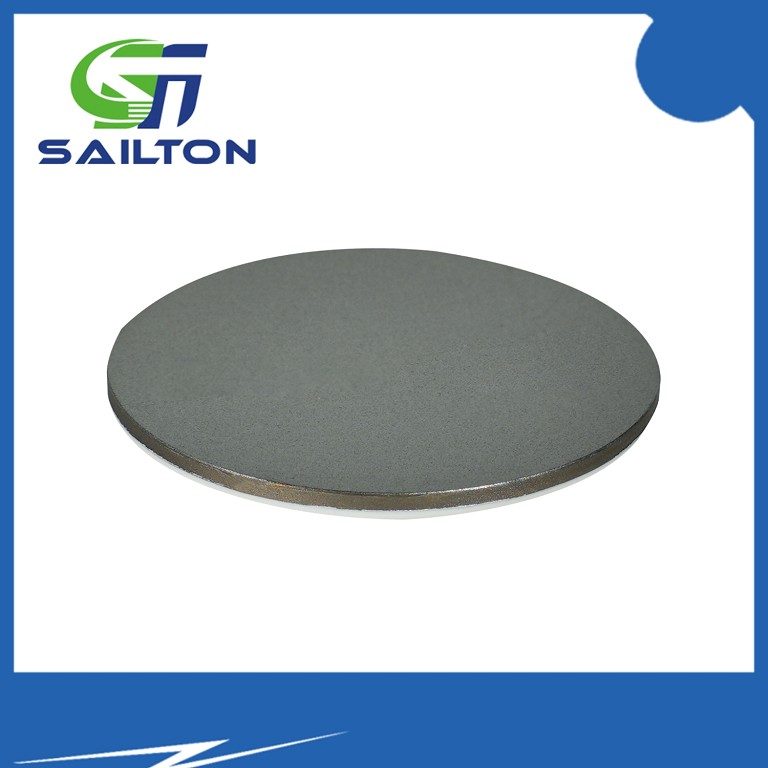

| ZP10500/02-06 | 10500 | 200-600 | 70 | 25 | 0.80 | 0.03 | 170 | 0.0050 | 0.0026 | 30-50 | D18 | Бездомный |
| ZP12000/02-06 | 11000 | 200-600 | 85 | 36 | 0.75 | 0.025 | 170 | 0.006 | 0.003 | 35-40 | D2 | Корпус |
| ZP13500/02-06 | 13500 | 200-600 | 85 | 36 | 0.75 | 0.02 | 170 | 0.0039 | 0.0025 | 35-70 | D19 | Бездомный |
| ZP16000/02-06 | 16000 | 200-600 | 120 | 72 | 0.80 | 0.019 | 190 | 0.004 | 0.002 | 50-60 |
D3 |
Корпус |
| ZP18000/02-06 | 18000 | 200-600 | 120 | 72 | 0.80 | 0.02 | 190 | 0.0035 | 0.002 | 70-80 | D20 |
Бездомный |
Схема сварочного диода на системе среднечастотной сварки:
Сварочный диод для точечной сварки средней частоты
Контур
 |
 |
 |
 |
 |
 |
Изображение приложения:
Сварочные диоды для стационарных аппаратов обратной точечной сварки и роботизированных/автомобильных сварочных пистолетов.
Выпрямители высокой плотности для печей сопротивления каменных мельниц:
