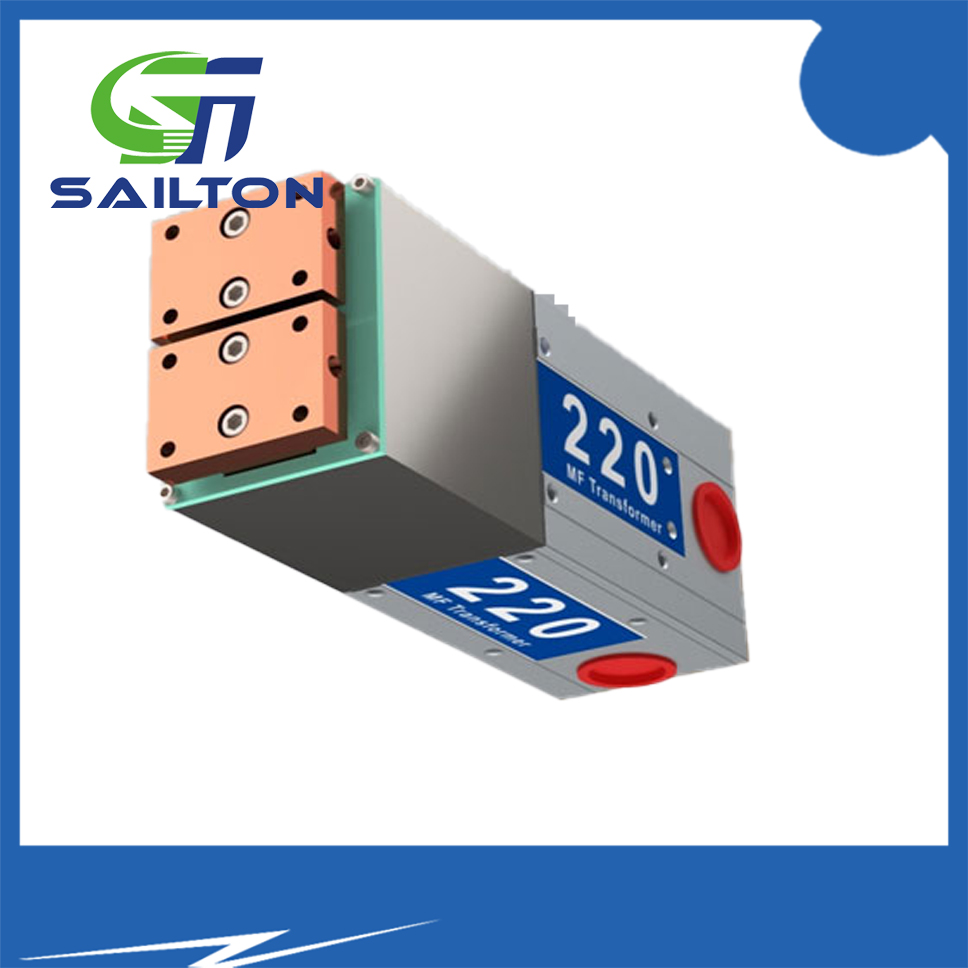

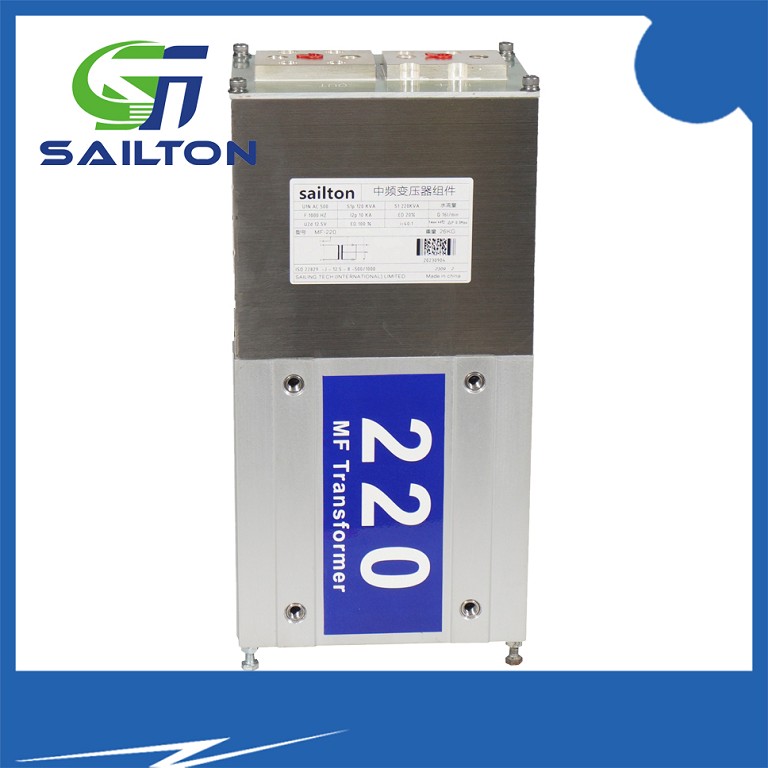

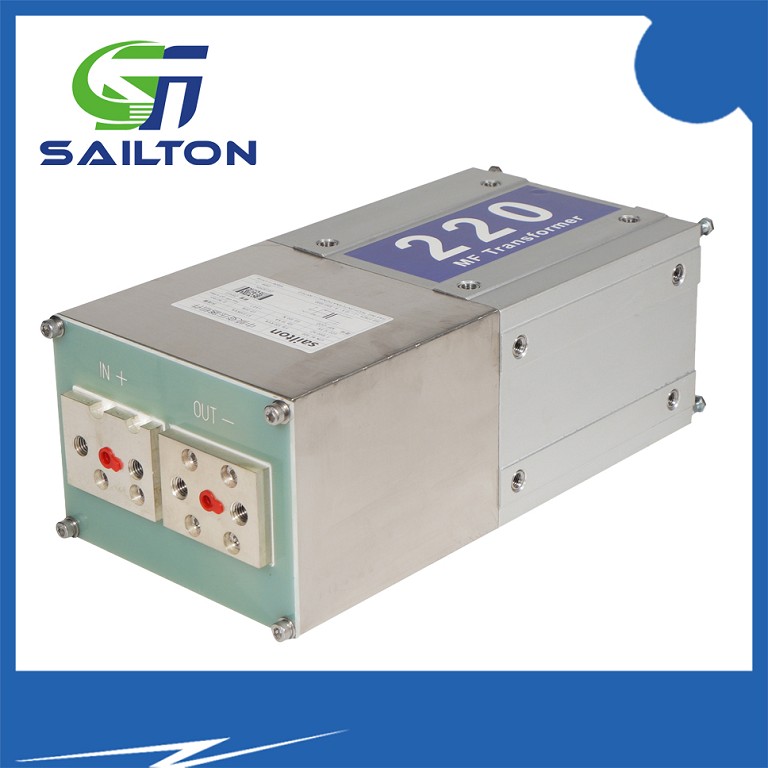

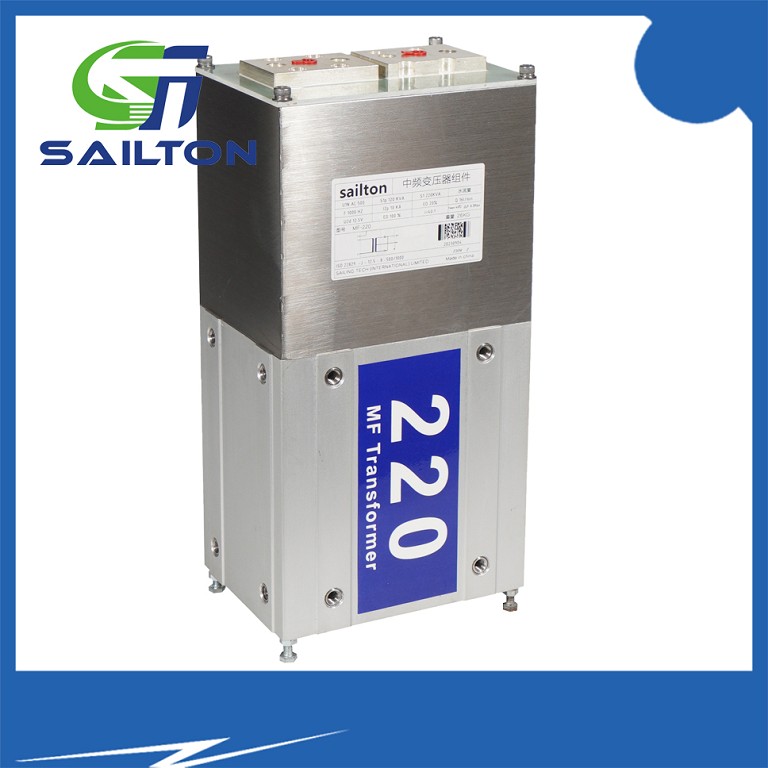

Среднечастотный сварочный трансформатор со сварочным диодом MF220GD
Для всех видов сварочных аппаратов сопротивления промежуточной и промышленной частоты.
Например, автомобильный сварочный зажим, машина для сварки швов, машина для сварки сетки и так далее.
Сварочные трансформаторы сопротивления MF MF220GD
Применение
Применяется для всех типов средних и рабочих частот
Сопротивление сварочных машин. Например, автомобильные сварочные приспособления,
Сварочные машины, сетевые сварочные машины и т.д.
Введение
Трансформаторы средней частоты (MF) являются результатом последних достижений в технологии сварки сопротивления.
Они питаются транзисторным инвертором, подающим квадратную волну переменного тока 500 в @ 1000 гц, которая преобразуется
С помощью трансформатора мф к низковольтному высоковольтному переменному току
Блок диодов, встроенный в трансформатор. Более высокая частота работы системы MF позволяет работать эффективно
Преобразование энергии с помощью меньшего и легкого трансформатора. Другие преимущества использования трансформаторов MF
Портативные и роботизированные сварочные пушки: восприимчивость сварочного цикла ограничивает только наклон вверх и вниз
Наклон сварочного тока, в то время как пиковый сварочный ток ограничен только сопротивления сварочного цикла.
Чистый результат снова меньше трансформатора, особенно при сварке с большим горлом, высокоимпульсных пистолетов.
MF сварка менее требовательна для энергетической системы станции. MF инвертор отображает сбалансированную линию тока от
Все 3 фазы и работает с высоким коэффициентом мощности (0,9). С MF трансформаторы пикового тока сварки почти
Равен его RMS-значению, которое помогает получить качественные сварные швы без брызг и константопрочность даже при более низком уровне
На меня давят. Высокая частота позволяет значительно быстрее — 1000 раз в секунду — управление процессом, что опять же приводит к результатам
В лучшем качестве сварки.

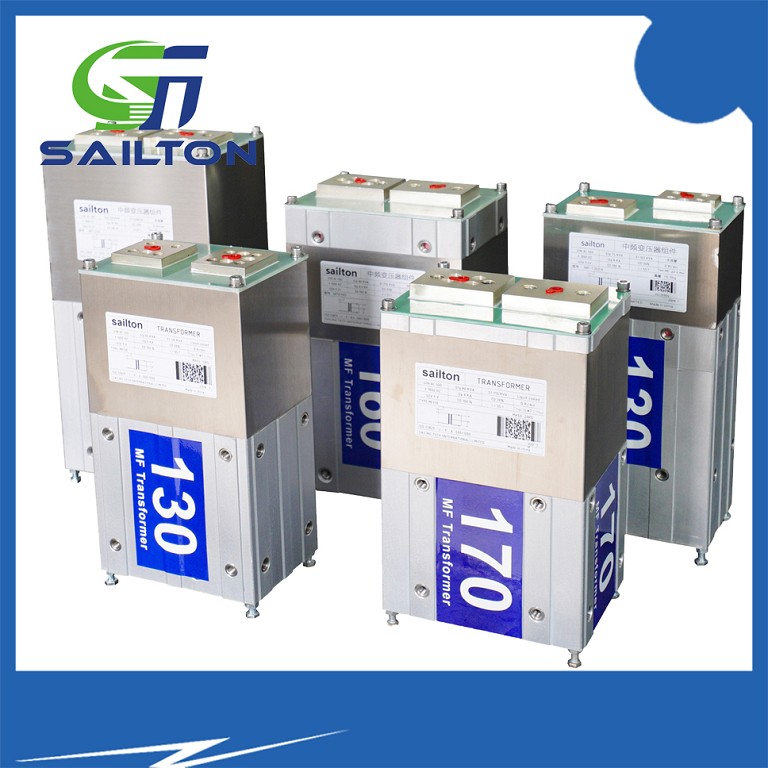

Таблица выбора технологий
| ТИП / TYPE | Unit | MF220GD | MF225GD | MF130GD | MF180 | MF180L | ||
| первичное номинальное напряжение /primary nominal voltage | v | 500 | 500 | 500 | 500 | 500 | ||
| Частота/ frequency | Hz | 1000 | 1000 | 1000 | 1000 | 1000 | ||
| Номинальная мощность при 20% ЭД/ nominal power at 20%ED | kVA | 220 | 350 | 130 | 180 | 180 | ||
| Номинальная мощность при 50% ЭД/ nominal power at 50%ED |
kVA | 150 | 225 | 85 | 105 | 130 | ||
| Номинальная мощность при 100% ЭД/ nominal power at 100%ED |
kVA | 117 | 170 | 58 | 75 | 105 | ||
| вторичное напряжение/ secondary voltage | V | 13 | 13 | 9 | 9 | 13 | ||
| Постоянный ток 100% / permanent DC current 100% | A | 9000 | 13000 | 6500 | 8500 | 8500 | ||
| ток короткого замыкания/ short-circuit current | KA | 45 | 55 | 32 | 38 | 38 | ||
| отношение числа витков / turns ratio | N1/N2 | 38:1 | 38:1 | 55:1 | 55:1 | 38:1 | ||
| Вес / weight | kg | 25 | 40 | 15 | 20 | 20 | ||
| Температурный переключатель/ temperature switch | 2 x 150 °C, 1 x 70 °C 温度开关 (热保) /Temperature switch |
|||||||
| Класс изоляции /insulation class | F(155°C) | |||||||
| вихретоковое тестирование/ eddy current testing | - | - | - | - | - | |||
| размер/ size | mm | 160*125*412 | 171.5*151*450 | 150*106*276 | 160×125×262 | 160*125*362 | ||
| Охлаждающая вода quant. Q/ cooling water quant. Q Tmax. 30℃ | I/ min | 12 | 12*2 | 8 | 8 | 8 | ||
| Падение давления / pressure drop p (Q=6l / min ) | Mpa | ＜0.1 | ＜0.1 | ＜0.2 | ＜0.2 | ＜0.2 | ||
| Примечание: Режим вывода электродов можно регулировать по мере необходимости.Встроенный () выпрямитель. | 4 | 4 | 2 | 2 | 2 | |||
Load endurance chart Таблица выносливости при нагрузках
| ТИП | ||
| M220GD |
Диаграмма нагрузки Load diagram |
 |
| MF225GD |
Диаграмма нагрузки Load diagram |
 |
| MF130GD |
Диаграмма нагрузки Load diagram |
 |
| MF180 |
Диаграмма нагрузки Load diagram |
 |
| MF180L |
Диаграмма нагрузки Load diagram |
 |
ПРИМЕЧАНИЕ:
Если вторичное соединение и вторичное напряжение необходимо отрегулировать, обратитесь к производителю.
Коэффициент заполнения диодов: от начала одной сварки до начала следующей сварки (от точки к точке)
Трансформатор коэффициента заполнения: все время сварки в течение 60 с.
NOTE：
If the secondary connection and secondary voltage need to be adjusted , please contact Manufacture
Duty factor diodes:from the beginning of one welding time to the beginning of the next welding （Spot to Spot）
Duty factor transformer:all welding time within 60s
